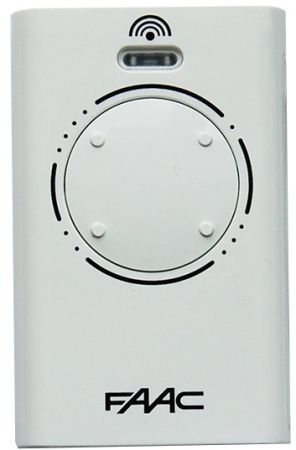

Пульт FAAC XT4 868 SLH LR для ворот и шлагбаумов

Описание пульта для ворот и шлагбаумов FAAC XT4 868 SLH LR

Пульт FAAC XT4 868 SLH LR – пульт линейки  XT, отличная замена устройству, которое сняли с производства, FAAC XT4 868 SLH, предназначен для дистанционного управления гаражной и парковочной автоматикой, а также шлагбаумами, оснащенными приемниками FAAC. Пульт отличается от своего предшественника тем, что имеет усовершенствованную систему SLH и увеличенную дальность работы – до 150 м.

Данный брелок позволяет управлять 4 устройствами, имеющими четыре различных кода, при этом каждый код будет записан на определенную кнопку. Частота работы пульта составляет 868 МГц и обеспечивает высокий уровень безопасности эксплуатации устройства.

Брелок работает по принципу динамической кодировки, что исключает возможность копирования сигнала на другие устройства и создаёт дополнительный уровень защиты при его эксплуатации. С помощью данного устройства вы будете защищены от несанкционированного перехвата сигнала и взлома системы. устройства работает в радиусе до 150 м, имеет функцию обхода помех. Преимуществом пульта является возможность программирования новых брелоков без дополнительного оборудования. Корпус устройства выполнен из прочного пластика, который надёжно защитит брелок от механических воздействий.

Faac XT4 868 SLH пульт для шлагбаума и ворот - инструкция

Программирование пульта FAAC XT4 868 SLH LR

Примечание:
Пульт поддерживает MASTER/SLAVE режимы. Как определить в каком режиме Ваш пульт?

Режим MASTER (ведущий):
При нажатии любой кнопки на пульте, светодиод моргнет и загорится. Все новые пульты по умолчанию в режиме MASTER. В этом режиме брелок используется для программирования своего "секретного кода" в радиоприемник блока управления автоматикой FAAC. А также может использоваться для записи MASTER и SLAVE пультов.

Режим SLAVE (ведомый):
При нажатии любой кнопки на пульте, светодиод сразу загорится. В этом режиме пульт не может быть использован для программирования других пультов и записи "секретного кода" в радиоприемник блока управления.

Внимание! Перевести пульт из режима MASTER в режим SLAVE можно. Проведение обратной процедуры невозможно!

Запись пульта FAAC XT4 868 SLH LR в режиме MASTER через радиоприемник в блок управления

Внимание! Выполнять данную операцию с расстояния до приемника не менее полуметра!

1. Одновременно на пульте нажмите и удерживайте в нажатом состоянии кнопки P1 и P2. Светодиод замигает. Отпустите обе кнопки.
2. В течении 8 секунд:
Переключите приемник в режим обучения (RP/Decoder/Minidec: на плате нажмите и держите кнопку до запоминания. Светодиод замигает. На брелке нажмите и отпустите программируемую кнопку. На приемнике светодиод загорится постоянным светом на пару секунд, уведомляя тем самым о запоминании нового пульта).
3. На приемнике выйдите из режима обучения (RP/Decoder/Minidec: отпустите кнопку).
4. Нажмите 2 раза подряд только что запрограммированную кнопку.

Копирование пультов FAAC XT4 868 SLH LR в режиме MASTER

1. На пульте (который уже управляет автоматикой) в режиме MASTER одновременно нажмите и отпустите кнопки P1 и P2 когда светодиод замигает.
2. В течении 8 секунд нажмите и удерживайте нажатой кнопку, которая использовалась для кодировки системы: светодиод должен гореть постоянно.
3. Поднесите новый пульт до соприкосновения с передней стороной к копируемому пульту.
4. На новом пульте нажмите программируемую кнопку и убедитесь в том, что его светодиод мигнул три раза перед выключением.
5. Отпустите все кнопки.
6. Нажмите 2 раза подряд только что запрограммированную кнопку нового пульта для сохранения ее в радиоприемник автоматики.

Перевод пульта FAAC XT4 868 SLH LR из режима MASTER в режим SLAVE

1. Одновременно нажмите и отпустите кнопки P1 и P2. Светодиод замигает.
2. Одновременно нажмите и отпустите кнопки P1 и P2. Светодиод замигает быстрее.
3. Нажмите и отпустите последовательно кнопки P1-P2-P1. Светодиод мигнет два раза и погаснет.

Технические характеристики пульта FAAC XT4 868 SLH LR

• Габаритные размеры:  63х40х10 мм.
• Частота 868 МГц
• Диапазон рабочих температур: от -20С° до +55С°
• Дальность действия в прямой видимости: от 50 до 150 метров
