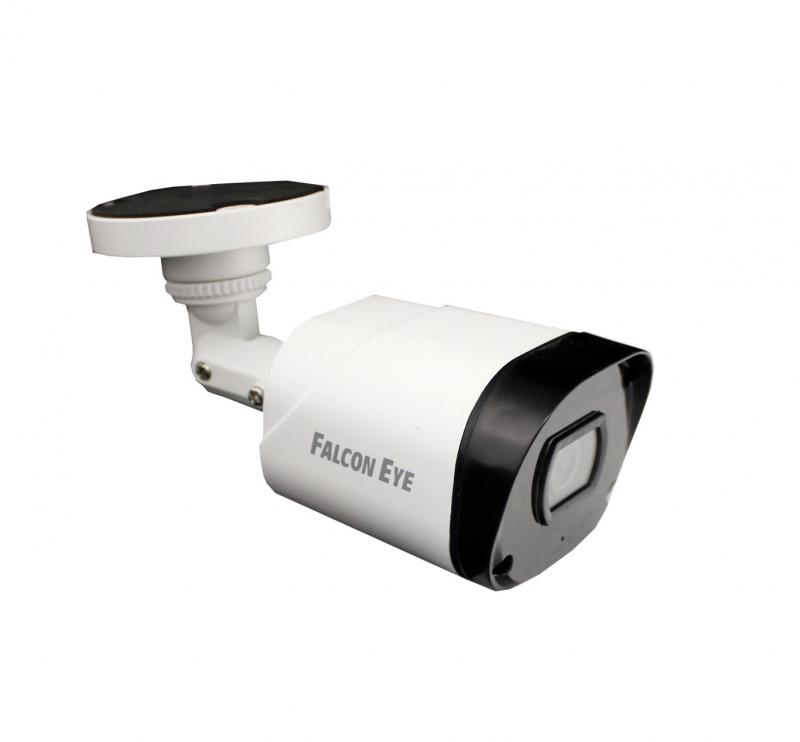

Видеокамера Falcon Eye FE-MHD-B2-25

Артикул: 1006468
( 28 )
Нет на складе
Есть в наличии
0 руб
2 179 руб
+
Способы доставки
  • Самовывоз из магазина (м Дубровка)
  • Доставка Москва и МО
  • Транспортные службы в регионы
Способы оплаты
  • Наличными
  • Безналичный расчет
  • Экваринг
  • Карта Сбербанк
  • Карта Тинькофф
  • Яндекс кошелек
  • QIWI
  • WebMoney
  • KoronaPay
Описание

Описание видеокамеры Falcon Eye FE-MHD-B2-25:

Видеокамера Falcon Eye FE-MHD-B2-25 - аналоговая мультиформатная видеокамера повышенного разрешения предназначена для круглосуточного наблюдения и передачи видеосигнала устройствам отображения, записи и хранения. Камера предназначена для работы в широком диапазоне температур и в различных условиях освещённости, что обеспечивает высокое качество изображения, достаточное для решения большинства задач, стоящих перед системой видеонаблюдения.


Технические характеристики видеокамеры Falcon Eye FE-MHD-B2-25:

  • Матрица IMX323
  • Сенсор 1/2.9"  CMOS Сенсор с прогрессивным сканированием
  • Формат NTSC/PAL
  • Разрешение 2 Мп (1920 x 1080)
  • Скорость  затвора Авто/ 1/50 (1/60)-1/50,000 сек.
  • Чувствительность Цвет: 0.01 Люкс (F1.8, AGC Вкл), 0 Люкс с ИК
  • Частота кадров PAL/NTSC 25/30 к/с
  • Режимы видеовыхода AHD / TVI / CVI / CVBS Переключение с помощью UTC из регистратора
  • Сигнал/шум >41 дб
  • Шумоподавление 2DNR/3DNR
  • День/Ночь Внешний/Авто/День/Ночь
  • Баланс белого Авто/Ручной
  • Засветка BLC/FLC
  • DWR DWDR
  • AGC Авто
  • Дальность ИК подсветки До 25 метров
  • Объектив 2.8 мм
  • Угол обзора Горизонталь: ~100°
  • Тип объектива Фиксированный
  • Крепление объектива M12
  • Исполнение IP66
  • Материал Пластик
  • Напряжение питания 12 В ± 10%
  • Потребляемый ток 60 мА / до 190 мА.
  • Условия эксплуатации -40 °C ~ +60 °C, влажность до 95% (без конденсата)
  • Размеры 68X58X155 мм

Видеокамера Falcon Eye FE-MHD-B2-25 - инструкция

Характеристики
  • Тип матрицы:
    1/2.9" CMOS Сенсор с прогрессивным сканированием
  • Формат сигнала:
    AHD, CVBS, CVI, TVI
  • Корпус:
    пластик
  • Тип корпуса:
    цилиндрическая
  • Цвет корпуса:
    белый
  • Антивандальность:
    нет
  • Разрешение (Мп):
    2 Мп
  • Поддержка Full HD:i
    да
  • ИК подсветка:
    есть
  • Объектив (мм):
    2,8
  • Питание:
    12В
  • Ширина (мм):
    68
  • Высота (мм):
    58
  • Глубина (мм):
    155
  • Страна изготовитель:
    Китай
  • Год выпуска:
    2021
  • Дополнительные функции:
    ИК подсветка 20м
  • Способ монтажа:
    накладной
  • Гарантия:
    1 год
  • Встроенный микрофон:
    нет
  • Дальность ИК подсветки (м):
    до 25 м
  • Угол обзора (°):
    100°
  • Место установки:
    Улица
  • Переадресация на телефон:
    нет
  • Тип товара:
    видеокамеры наружного наблюдения
  • Способ подключения:
    проводное
  • Место применения:
    Универсальное
  • Максимальная потребляемая мощность :i
    до 12 Вт
  • Рабочая температура:i
    -40…+60°С
  • Светочувствительность:i
    0.01Люкс (F1.8, AGC Вкл), 0 Люкс с ИК
  • Электронный затвор :i
    Авто/ 1/50 (1/60)-1/50,000 сек.
  • Степень защиты:i
    IP66
