Трубка ТКП-14Х домофонная

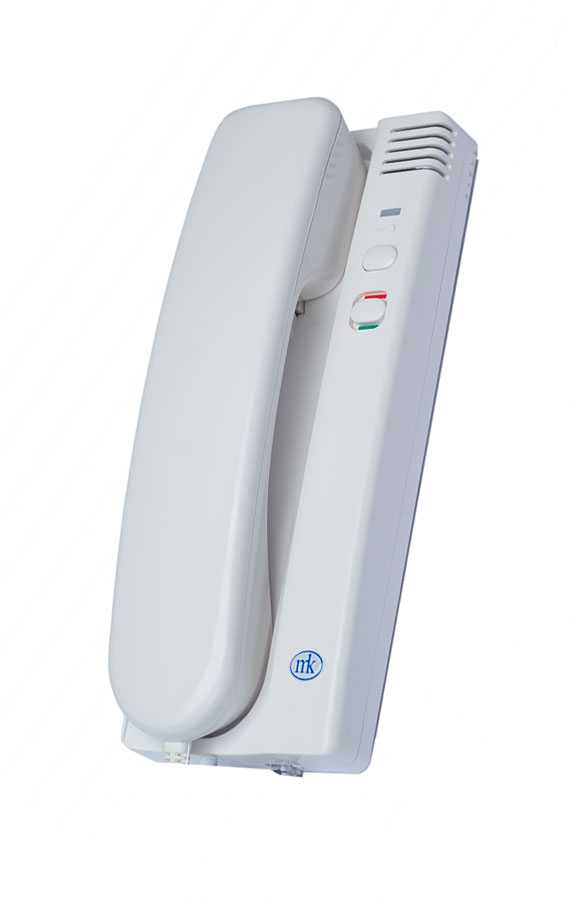

Описание переговорной трубки Метаком ТКП-14Х

Переговорная трубка от Метаком с маркировкой ТКП-14Х предназначена для использования в домофонных системах, где используется четырехпроводная линия связи (аналогичная линии типа COMMAX). Как пример таких вызывных панелей можно привести панели Метаком MK1-XR-N и MK1-XR-E.

Питание трубки ТКП-14Х осуществляется от источника постоянного тока с напряжением 15В.

Подключение осуществляется в соответствии с паспортом изделия.

На подставке есть трехпозиционный переключатель для изменения громкости вызывного сигнала. В данном устройстве также есть возможность настройки чувствительности микрофона и громкости динамика посредством подстроечных резисторов, установленных на плате.

Для нахождения в дежурном режиме работы трубка должна быть размещена на подставке. На подставке размещена и кнопка для дистанционного открывания входной двери (рядом с ней указан символ ключа).

Четырехпроводное подключения позволяет осуществить коммутацию до 4-х трубок к одной вызывной панели.

Комплектация переговорной трубки ТКП-14Х:

• переговорная трубка;
• крепежный комплект;
• паспорт изделия;
• упаковка.

Переговорная трубка Метаком ТКП-14Х - Документация

Технические характеристики ТКП-14Х

• Максимальное сопротивление линии связи, Ом: 30
• Диапазон рабочих температур, °C: -20…+40
• Относительная влажность воздуха (при 25°C), %: 93
• Напряжение питания (постоянного тока), В: 15±5%
• Максимальный ток потребления не более, мА: 50
• Габаритные размеры блока, не более, мм: 231x81x60
• Масса, не более, кг: 0,22
