Адаптер ЦИФРАЛ АВМ-03

Описание адаптера ЦИФРАЛ АВМ-03

 Адаптер ЦИФРАЛ АВМ-03 (с гальванической развязкой) предназначен для подключения индивидуального квартирного четырёхпроводного видеодомофона (COMMAX или полностью совместимого с ним) к общеподъездным домофонам марок CYFRAL (за  исключением  ЦИФРАЛ  М-10М  и  ЦИФРАЛ  М-20М, выпущенных до 01.10.2012г.), Vizit, Метаком, Eltis, с сохранением всех стандартных функций видеомонитора (прием аудио и видеовызова, разговор с посетителем, открывание двери, запись видеоизображения) как с общеподъездной так и с индивидуальной (квартирной, этажной) панели вызова.
   Особенностью данного модуля сопряжения является наличие постоянной гальванической развязки сигналов (в отличии от АВМ-01, АВМ-02) между цепями аудио и видео каналов индивидуального видеодомофона и общеподъездного домофона, что защитит ваш индивидуальный видеодомофон от поломки из-за случайного попадания высокого напряжения из общеподъездной домофонной сети.

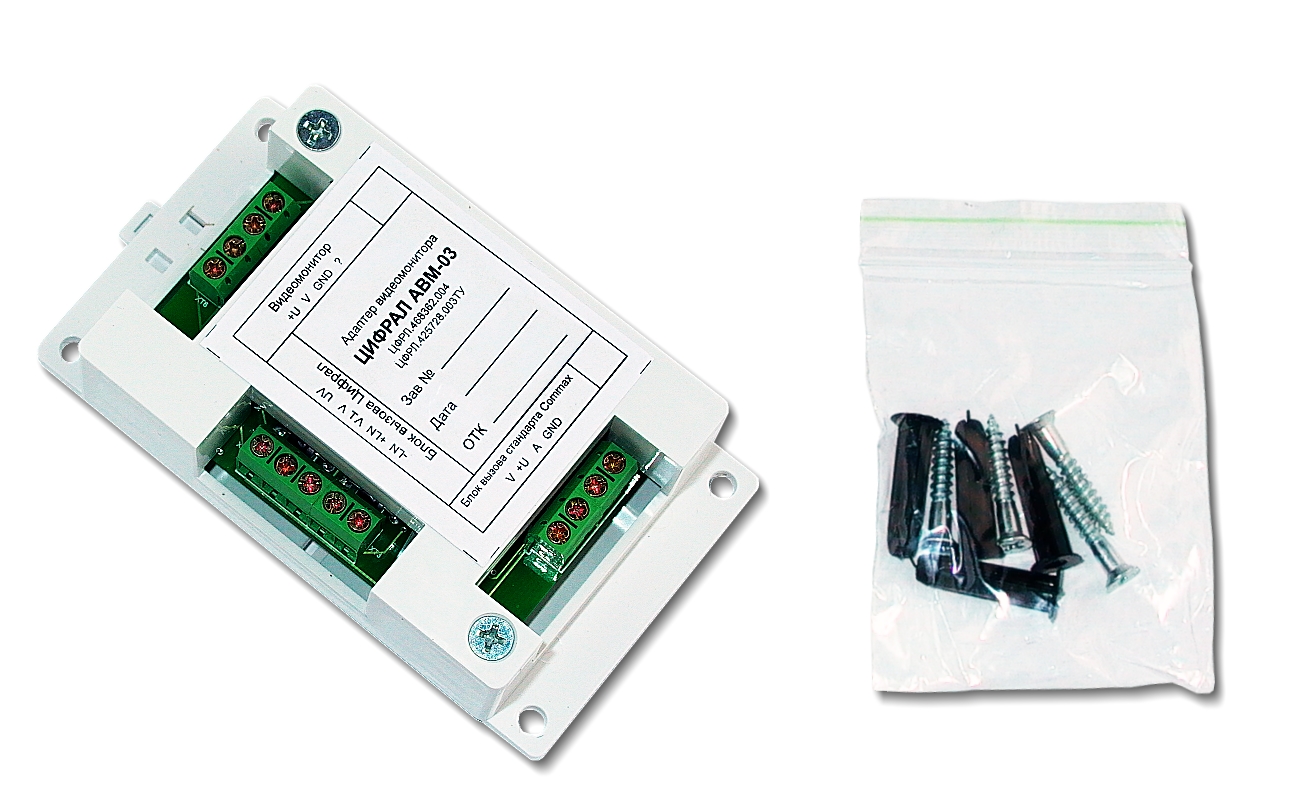

  Адаптер ЦИФРАЛ АВМ-03 имеет возможность подстройки и согласования уровней управляющих сигналов, не требует отдельного питания (12В устройство получает от видеомонитора, установленного в квартире). Конструкция устройства имеет небольшие габариты и выполнена в белом пластиковом корпусе, который позволяет закрепить его в любом удобном месте как обычными шурупами, идущими в комплекте, так и на DIN-рейку.

Технические характеристики

Напряжение питания, В,                                  =12(от активного видеомонитора)
Потребляемая мощность, Вт, не более           0,6
Габаритные размеры, мм, не  более               115х62х34
Масса, кг, не более                                           0,1
Температура окружающего воздуха, С°       - 10 … + 50
