Как подключить вызывную панель к видеодомофону
Установка и подключение вызывной панели к видеодомофону очень важный момент для владельцев дома, которые хотят провести установку домофона самостоятельно без помощи специалистов. Домофоны с функциями видеонаблюдения очень популярны в приватных секторах секторе. Данный охранный комплекс используется для мониторинга ситуации перед домом и идентифицировать посетителей.

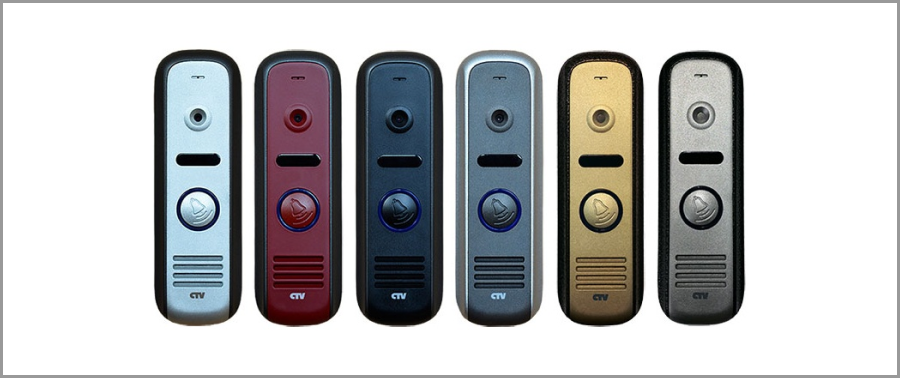

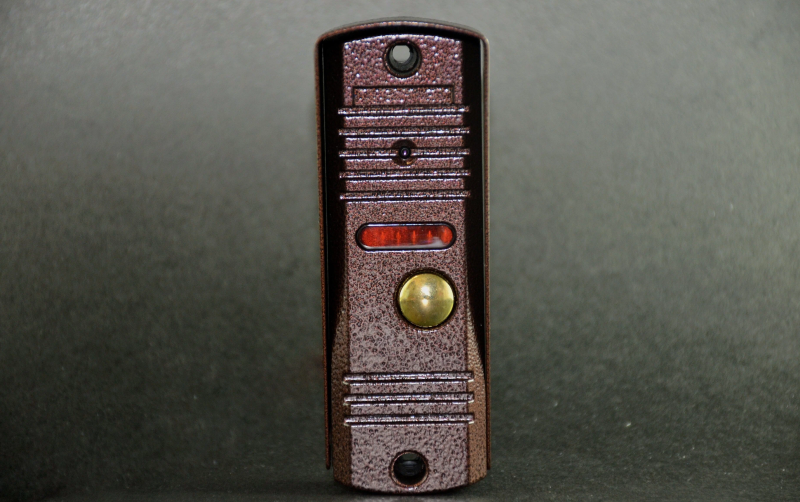

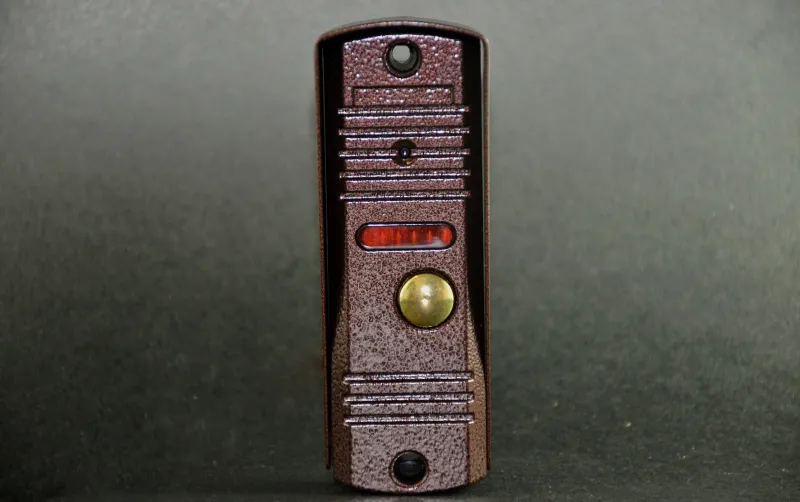

Типы панелей
![Без названия (3).png Без названия (3).png](/upload/medialibrary/d85/8r390l03n8apbducy8ozy3mg4fuhrxow/Без%20названия%20(3).png)
Перед осмотром схемы подключения следует выбрать ее модификацию. Данные устройства отличаются принципами действия, также внутренними особенностями. Однако много производителей создают блоки по похожему алгоритму, они отслеживают надежность при использовании.
В большинстве случаев панель идет вместе с комплектующими домофона. Однако если во время доставки она повредилась или вовсе отсутствует, придется покупать ее отдельно.
Во время выбора оборудования необходимо учитывать параметры:
- Защита от чрезмерной влажности,
- Температура, при которой устройство будет корректно работать,
- Защита от механических взломов,
- Количество доступного функционала,
- Настройки, качество видеокамеры,
- Совместимость с различными ключами.
Кроме этих параметров, нужно учитывать место расположения, высоту и условия использования. Особенно стоит детально разобраться с камерой, чтобы получить качественное изображение.
Как нужно подключать вызывную панель видеодомофона
Подключение видеодомофона с датчиком движения не является особо сложной задачей. Не обязательны знания в электричестве. Однако перед началом установки стоит внимательно разобраться с инструкцией и рассмотреть схему подключения.
Наиболее простым вариантом является соединение щитка и дисплея через контактный кабель. Другой вариант заключается в подсоединении панели к блоку питания, дисплею, замку. Неверно сделаю работу очень легко определить, если что-то сделано неправильно замок не сработает.
Благодаря домофонным комплексам можно не беспокоится о безопасности объекта, который находится под охраной. Устройства, которые поддерживают функцию видеомониторинга, бывают с цветными, черно-белыми дисплеями, кроме того, они имеют множество конструктивных особенностей.
Подключением панели к аудиоблоку несложная задача, для начала подготавливается коммутационное средство, оно состоит из четырех проводов. Для того чтобы устройство работало корректно, все действия должны проводиться по порядку.

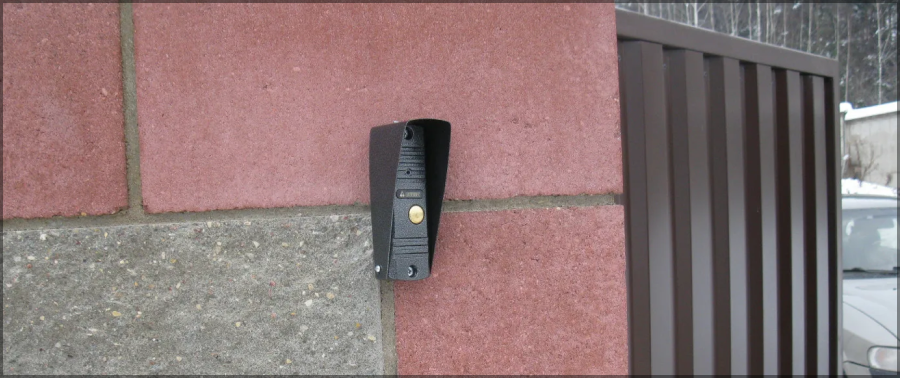

Установка панели вызова
![Без названия (4).png Без названия (4).png](/upload/medialibrary/482/r8m69z4rfi3umu5gkdm0sbpj90nib48n/Без%20названия%20(4).png)
Перед монтажом видеодомофона с датчиком движения, нужно провести несколько действий:
- Выбрать правильное сечение проводов,
- Настроить модуль, провести коммуникационные работы,
- Провести установку и настройку вызывного блока.
Высота, на которой будет установлено оборудование выбирается индивидуально, однако считается оптимальной высотой называют 1.5 метра от земли.
Перед выполнением работ стоит прочитать правила и технику безопасности. Чтобы не получить травмы во время работ.
Чаще всего вызывная панель видеодомофона размещается на открытом месте, поэтому она может ухудшаться из-за неблагоприятных воздействий из-за окружающей среды. Поэтому при выборе важно обращать внимание на материал, из которого изготовлено устройство. Оно должно быть устойчиво к ржавчине, высокой влажности и другим факторам. Идеальным решением в этом случае будет устройство с антивандальной защитой.
Монтаж системы
Перед установкой стоит ознакомится с рекомендациями производителя и только потом приступать к работе. Для правильного подключения существует схема подключения видеодомофона. Схема подключения панели всегда находится в технической документации.
Материалы
Перед началом подсоединения нужно подобрать несколько типов кабелей, чтобы подсоединить элементы домофонной системы. Это слаботочный кабель КСПВ и кабель для видеонаблюдения.
Кроме этого, следует подобать блок управления замком, также понадобится труба ПНД, чтобы установить коммутационные развязки и гофру.
Требования к кабелю
В большинстве случаев во время подключения системы используются провода из меди. Но в более дешевых моделях можно встретить провода из стали, который обработаны небольшим слоем меди. Модели из стали не могут гарантировать такую надежность как медные, кроме того, они могут привести к повреждению прибора.
Установка кабеля
Сначала определите с расположением вызывного блока. Чаще всего он закрепляется со стороны, где находится замок. Лучше всего не установить систему на конструкциях из металла, ведь они могут пропускать сторонний ток.
К месту установки необходимо провести траншею, в которую будут помещены кабели для связи и питания. Наиболее удобной глубиной траншеи будет 70 сантиметров. Провод лучше разу же поместить в ПНД трубу. Такая изоляция защитит провод от механических или химических повреждений, также это предотвратит попадание на него ультрафиолетового излучения. Оптимальной высотой для размещения домофона считается 1.50 – 1.60 м, кабель важно расположить примерно на такой же высоте с небольшим запасом.
Очень важно не делать прокладку недалеко от кабелей в 220В. Чаще всего в помещении это делают с помощью одного канала из пластика. Для монтажа снаружи используют одну трубку. В случае параллельной установки расстояние между линиями должно быть меньше 1 см.
Подсоединение монитора
Этап подключения монитора также достаточно прост, для начала требуется снять с конца кабеля слой изоляции, дальше делать маркировку таким образом:
- Кабель, который отвечает за передачу аудио сигнала – А,
- Видео кабель – V,
- Провод, который подает питание – В,
- Провод минус – GND.
По такому же принципу нужно сделать с другого конца.
Вдоль колонны провести другой отрезок – от блока вызова до замкового механизма. Таким образом провод остается защищенным пластиковым каналом. Далее с этого отрезка снимается изоляция и проводится маркировка. После проведения траншею необходимо засыпать. Дальше требуется провести отделочные работы. В доме домофон следует подключить к розетке, если ее нет, придется также установить ее.
ВИДЕО О ТОМ КАК ПОДКЛЮЧИТЬ ВЫЗЫВНУЮ ПАНЕЛЬ К ВИДЕОДОМОФОНУ
Заключение
После прочтения информации можно понять, даже без особых знаний можно самостоятельно установить видеодомофон в доме или квартире. Главное придерживаться четкого плана по установке и выполнять работы аккуратно, не спеша. Лучше всего в этом вопросе вам поможет инструкция, она должна прилагаться к устройству.
Если установка будет проведена по всем правилам, то видеодомофон будет работать так как необходимо. Если же во время монтажа допустить ошибку, это может привести к серьезным проблемам с устройством в будущем.
